Водоснабжение

  • TOP-S ЦИРКУЛЯЦИОННЫЙ НАСОС С МОКРЫМ РОТОРОМ
    Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением
МТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон температур перекачиваемой жидкости

от -20 °C до +130 °

Макс. рабочее давление

6/10 бар, 6 бар, специальное исполнение: 10 бар

 МОДЕЛЬНЫЙ РЯД:


Модификация

Присоединение, мм. (")

Напряжение сети, V

Габаритная длина, мм

Артикул

TOP-S 25/5 EM PN6/10

 1"

230

180

2044009

TOP-S 25/5 DM PN6/10

1"

380

180

2044010

TOP-S 25/7 EM PN6/10

1"

230

180

2048320

TOP-S 25/7 DM PN6/10

1"

380

180

2048321

TOP-S 25/10 EM PN6/10

1"

230

180

2061962

TOP-S 25/10 DM PN6/10

1"

380

180

2165521

TOP-S 25/13 EM PN6/10

1"

230

180

2084440

TOP-S 25/13 DM PN6/10

1"

380

180

2084441

TOP-S 30/4 EM PN6/10

11/4"

230

180

2044011

TOP-S 30/4 DM PN6/10

11/4"

380

180

2044012

TOP-S 30/5 EM PN6/10

11/4"

230

180

2044013

TOP-S 30/5 DM PN6/10

11/4"

380

180

2044014

TOP-S 30/7 EM PN6/10

11/4"

230

180

2048322

TOP-S 30/7 DM PN6/10

11/4"

380

180

2048323

TOP-S 30/10 EM PN6/10

11/4"

220

180

 2066132

TOP-S 30/10 DM PN6/10

 11/4"

380

180

 2165522

TOP-S 40/4 EM PN6/10

DN40 флан.

220

220

 2080040

TOP-S 40/4 DM PN6/10

DN40 флан.

380

220

 2080041

TOP-S 40/7 EM PN6/10

DN40 флан.

220

250

 2080042

TOP-S 40/7 DM PN6/10

DN40 флан.

380

250

 2165523

TOP-S 40/10 EM PN6/10 2-SPEEDS

DN40 флан.

220

250

 2165524

TOP-S 40/10 DM PN6/10

DN40 флан.

380

250

 2165525

TOP-S 40/15 EM PN6/10 2-SPEEDS

DN40 флан.

220

250

 2165526

TOP-S 40/15 DM PN6/10

DN40 флан.

380

250

 2165527

TOP-S 50/4 EM PN6/10

DN50 флан.

220

240

 2080048

TOP-S 50/4 DM PN6/10

DN50 флан.

380

240

 2165528

TOP-S 50/7 EM PN6/10 2-SPEEDS

DN50 флан.

220

280

 2165529

TOP-S 50/7 DM PN6/10

DN50 флан.

380

280

 2165530

TOP-S 50/10 EM PN6/10 2-SPEEDS

DN50 флан.

220

280

 2165531

TOP-S 50/10 DM PN6/10

DN50 флан.

380

280

 2165532

TOP-S 50/15 DM PN6/10

DN50 флан.

380

340

 2165533

TOP-S 65/7 EM PN6/10 2-SPEEDS

DN50 флан.

220

280

 2165534

TOP-S 65/7 DM PN6/10

DN65 флан.

380

280

 2165535

TOP-S 65/10 EM PN6/10 2-SPEEDS 450W

DN65 флан.

220

340

 2165536

TOP-S 65/10 DM PN6/10 450W

DN65 флан.

380

340

 2165537

TOP-S 65/13 DM PN6/10

DN65 флан.

380

340

 2165538

TOP-S 65/15 DM PN6/10

DN65 флан.

 380

340

 2165539

TOP-S 80/7 EM PN6 2-SPEEDS (450W)

DN80 флан.

220

360

 2165540

TOP-S 80/7 DM PN6 (450W)

DN80 флан.

380

360

 2165541

TOP-S 80/7 DM PN10 (450W)

DN80 флан.

380

360

 2165542

TOP-S 80/10 DM PN6

DN80 флан.

380

360

2165543

TOP-S 80/10 DM PN10

DN80 флан.

380

360

2165544

TOP-S 80/15 DM PN6

DN80 флан.

380

360

2165545

TOP-S 80/15 DM PN10

DN80 флан.

380

360

2165546

TOP-S 80/20 DM PN6

DN80 флан.

380

360

2165547

TOP-S 80/20 DM PN10

DN80 флан.

380

360

2165548

TOP-S 100/10 DM PN6

DN100 флан.

380

360

2165549

TOP-S 100/10 DM PN10

DN100 флан.

380

360

2165550

ПРИМЕНЯЕТСЯ
системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения
ОБОЗНАЧЕНИЕTOP-S 40/7 EM

TOP

        Стандартный насос (с резьбовым или с фланцевым подсоединением

S

         Одинарный насос для системы системы водяного отопления,               промышленные циркуляционные системы, системы                       кондиционирования и закрытые контуры охлаждения

40/

        Номинальный внутренний диаметр для подсоединения

7

        Номинальный напор [м] при подаче Q = 0 м3/ч

EM

        Однофазный насос (220В)

DM

        Трехфазный насос (380В)

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
  • Электроподключение к сети:
  • 1~230 В, 50 Гц (в зависимости от типа)
  • 3~230 В, 50 Гц (штекер переключения опционально)
  • 3~400 В, 50 Гц
  • Класс защиты IP X4D
  • Резьбовое- или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)
  • STRATOS MAXO ЦИРКУЛЯЦИОННЫЙ НАСОС С МОКРЫМ РОТОРОМ
    Wilo-Stratos MAXO первый в мире умный насос
    Циркуляционные насосы серии Wilo-Stratos MAXO представляют собой насосы с мокрым ротором, с резьбовым или фланцевым присоединением, электронно-коммутируемым двигателе со встроенной регулировкой мощности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Номинальная мощность электродвигателя P2, min

от 0.12 КВт до 7,5 КВт

Допустимый диапазон температур

от -20° C до +120° C



МОДЕЛЬНЫЙ РЯД:



Модификация

Присоединение, (")

Мощность, (КВт)

Масса, (кг)

Артикул

Насос IPL 25/70-0,12/2

Rp 1

0,12

7

2089569

Насос IPL 25/80-0,12/2

Rp 1

0,12

7

2089570

Насос IPL 25/85-0,18/2

Rp 1

0,18

9

2089571

Насос IPL 25/90-0,25/2

Rp 1

 0,25

9

2089572

Насос IPL 30/70-0,12/2

Rp 1¼

 0,12

7

2089573

Насос IPL 30/80-0,12/2

Rp 1¼

0,12

7

2089574

Насос IPL 30/85-0,18/2

Rp 1¼

 0,18

9

2089575

Насос IPL 30/90-0,25/2

Rp 1¼

 0,25

9

2089576

Насос IPL 32/85-0,37/2

Ду32,фланец

 0,37

19

2150335

Насос IPL 32/95-0,55/2

Ду32,фланец

 0,55

22

2161965

Насос IPL 32/105-0,12/4

Ду32,фланец

0,12

18

2150342

Насос IPL 32/105-0,75/2

Ду32,фланец

0,75

21


Насос IPL 32/125-1,1/2

Ду32,фланец

 1,1

25


Насос IPL 32/135-0,25/4

Ду32,фланец

0,25

19


Насос IPL 32/135-1,1/2

Ду32,фланец

1,1

25


Насос IPL 32/135-1,5/2

Ду32,фланец

1,5

30


Насос IPL 32/165-3/2

Ду32,фланец

3,0

50


Насос IPL 32/175-4/2

Ду32,фланец

4,0

57



ПРИМЕНЯЕТСЯ
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
ОБОЗНАЧЕНИЕIPL 40/130-2,2/2

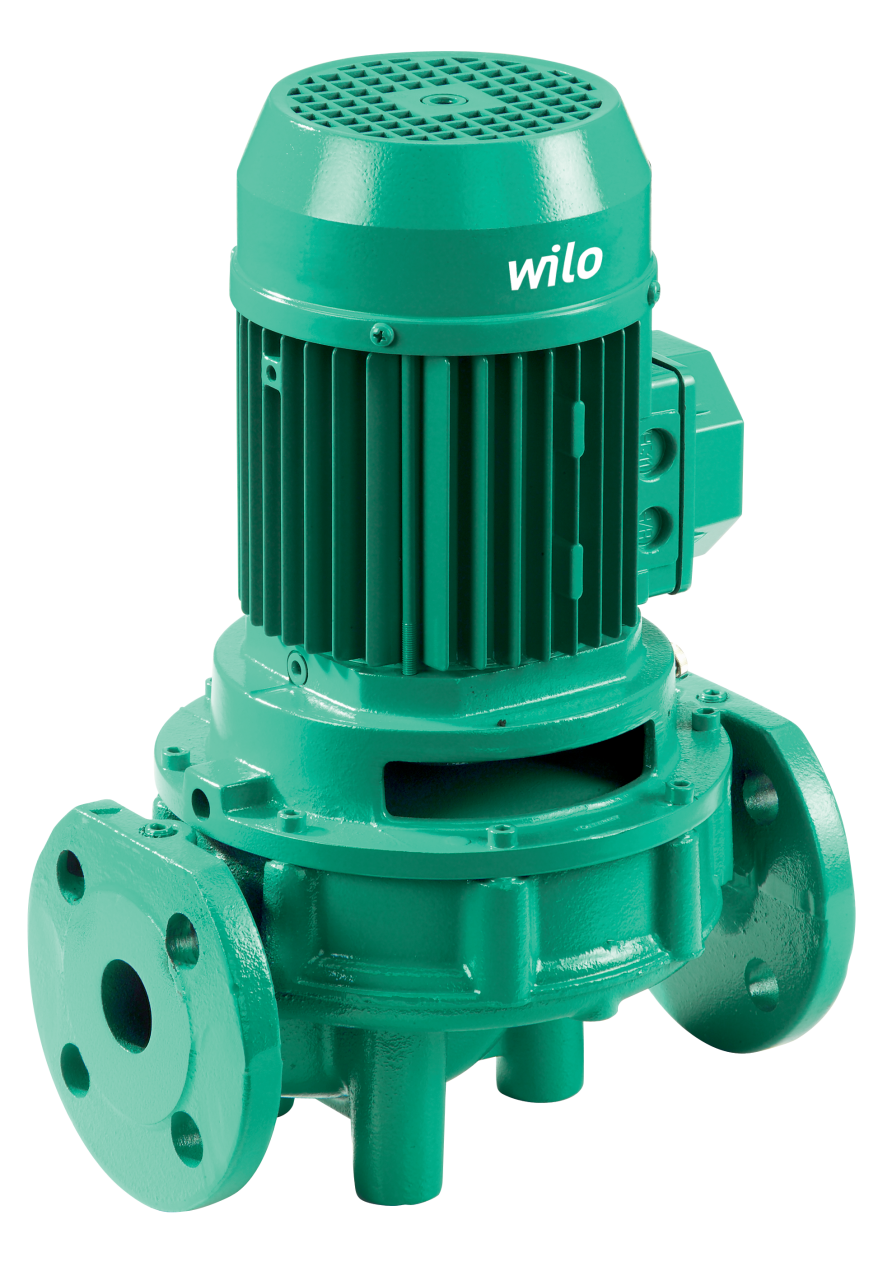

IPL

            Насос с сухим ротором в исполнении «inline» с резьбовым или              фланцевым подсоединением.

40

            Номинальный внутренний диаметр DN подсоединения к                  трубопроводу

130

            Номинальный внутренний диаметр рабочего колеса

2.2

            Номинальная мощность электродвигателя P2 в кВт

2

            Число полюсов электродвигателя



Особенности/преимущества продукции
Высокая степень защиты от коррозии благодаря катафорезному покрытию.
В серийном исполнении в корпусах электродвигателей и фонарях предусмотрены отверстия для выхода конденсата
Серийное исполнение: Электродвигатель с неразъемным валом Исполнение N: Стандартный электродвигатель V1 со вставным валом из нержавеющей стали
Скользящее торцовое уплотнение Burgmann независимое от направления вращения
Технические характеристики
Минимальный индекс эффективности (MEI) ≥ 0,4
Допустимый диапазон температур от -20° C до +120° C
Подключение к сети 3~400 В, 50 Гц (другие по запросу)
Класс защиты IP 55
Номинальный внутренний диаметр от Rp 1 до DN 100
Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами: Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R 1/8
Электродвигатель с неразъемным валом
Материалы
Корпус насоса и соединительный элемент: EN-GJL-250
Рабочее колесо: PPO-усиленное стекловолокном/EN-GJL-200 (в зависимости от типа насоса)
Вал: 1.4021
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Комплект поставки
Насос
Инструкция по монтажу и эксплуатации
МОДЕЛЬНЫЙ РЯД:


Модификация

Подача, м³/ч

Напор, м

Присоединение, мм.(")

Напряжение сети, V

Габаритная длина, мм

Масса, кг

Артикул

STRATOS 25/1-4 PN6-10

 4,4

5,5

 1" (гайки)

 230

 180

 5,5

 2104225

STATOS 25/1-4 PN16

 4,4

 5,5

  1" (гайки)

 230

 180

 5,5

 2110661

STRATOS 25/1-6 PN6-10

7,6

6,5

  1" (гайки)

230

180

5,5

2090447

STRATOS 25/1-6 PN16

7,6

6,5

  1" (гайки)

230

180

5,5

2065097

STRATOS 25/1-8 PN6-10

8,8

7,7

  1" (гайки)

230

180

5,5

2090448

STRATOS 25/1-8 PN16

8,8

7,7

  1" (гайки)

230

180

5,7

2063363

STRATOS 25/1-10 PN6-10

8,0

10,8

  1" (гайки)

230

180

5,5

2103615

STRATOS 25/1-10 PN16

8,0

10,8

  1" (гайки)

230

180

5,4

2111506

STRATOS 25/1-12 PN6-10

12,0

12,5

  1" (гайки)

230

180

7,0

2104941

STRATOS 25/1-12 PN16

12,0

12,5

  1" (гайки)

230

180

5,7

2163188

STRATOS 30/1-4 PN6-10

5,5

4,4

 1¼ (гайки)

230

180

6,0

2104226

STRATOS 30/1-4 PN16

5,5

4,4

 1¼ (гайки)

230

180

5,7

2131799

STRATOS 30/1-6 PN6-10

7,6

6,5

 1¼ (гайки)

230

180

6,0

2090449

STRATOS 30/1-6 PN16

7,6

 6,5

 1¼ (гайки)

230

180

6,0

2069760

STRATOS 30/1-8 PN6-10

8,8

 7,7

 1¼ (гайки)

230

180

6,0

2090450

STRATOS 30/1-8 PN16

8,8

7,7

 1¼ (гайки)

230

180

5,6

2069759

STRATOS 30/1-10 PN6-10

8,0

10,8

 1¼ (гайки)

230

180

5,6

2103616

STRATOS 30/1-10 PN16

8,0

10,8

 1¼ (гайки)

230

180

7,0

2117648

STRATOS 30/1-12 PN6-10

12,0

12,5

 1¼ (гайки)

230

180

7,3

2090451

STRATOS 30/1-12 PN16

12,0

12,5

 1¼ (гайки)

230

 180

7,3

2072567

STRATOS 32/1-10 PN6-10

11,5

10,8

 Dn32 (фланец)

230

 220

9,1

2103617

STRATOS 32/1-10 PN16

11,5

10,8

 Dn32 (фланец)

230

 220

 11,0

2110124

STRATOS 32/1-12 PN6-10

15,4

9,7

 Dn32 (фланец)

230

 220

10,4

2090452

STRATOS 32/1-12 PN16

15,4

9,7

 Dn32 (фланец)

230

220

9,9

2072566


ПРИМЕНЯЕТСЯ
Высокоэффективные насосы серии Wilo-Stratos применяются для подачи и пере-
качки жидкостей в:
— системах водяного отопления;
— системах охлаждения и кондиционирования воздуха;
— циркуляционных системах промышленного назначения;
— системах циркуляции ГВС (только Stratos-Z).

ОБОЗНАЧЕНИЕSTRATOS 30/1-12

Stratos

Высокоэффективный насос (с резьбовым или фланцевым соединением), частотно-регулируемый

30/

Номинальный внутренний диаметр для подсоединения

1–12

Диапазон изменения напора: от 1 до 12 м

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Индекс энергоэффективности (EEI) ≤ 0,20
Допустимый диапазон температур от -10 °C до +110 °C
Подключение к сети 1~230 В, 50/60 ГцКласс защиты IP X4D
Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

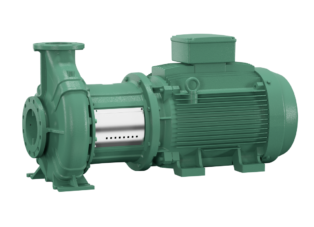

МОДЕЛЬНЫЙ РЯД:



Модификация

Напорный патрубок, DN мм. фланец

Всасывающий патрубок, DN мм, фланец

Вес, кг

Мощность двигателя, кВт

BL32/140-2,2/2

32

50

54

2,2

BL 32/150-0,37/4

32

50

37

0,37

BL 32/150-3/2

32

50

 61

3,0

BL 32/160-0,55/4

32

50

 41

0,55

BL 32/160-4/2

32

50

 72

4,0

BL 32/170-0,75/4

32

50

45

0,75

BL 32/170-5,5/2

32

50

87

5,5

BL 32/210-1,1/4

32

50

56

1,1

BL 32/210-7,5/2

32

50

100

7,5

BL 32/220-1,5/4

32

50

57

1,5

BL 32/220-11/2

32

50

149

11,0

BL 40/110-1,5/2

40

65

 47

1,5

BL 40/120-2,2/2

40

65

50

2,2

BL 40/130-3/2

40

65

 55

3,0

BL 40/140-3/2

40

65

 57

3,0

BL 40/140-4/2

40

65

69

4,0

BL 40/150-0,55/4

40

65

 43

0,55

BL 40/160-0,75/4

40

65

48

0,75

BL 40/160-5,5/2

40

65

89

5,5

BL 40/170-1,1/4

40

65

52

1,1

BL 40/170-5,5/2

40

65

89

5,5

BL 40/170-7,5/2

40

65

 93

7,5

BL 40/180-7,5/2

40

65

 103

7,5

BL 40/210-1,5/4

40

65

63

 1,5

BL 40/210-11/2

 40

65

157

 11,0

BL 40/220-2,2/4

 40

65

 72

 2,2

BL 40/220-11/2

 40

65

157

11

BL 40/220-15/2

 40

65

165

 15,0

BL 40/225-2,2/4

 40

65

82

2,2

BL 40/230-15/2

 40

65

184

15,0

BL 40/230-18,5/2

 40

65

201

 18,5

BL 40/240-2,2/4

 40

65

 82

2,2

BL 40/240-3/4

 40

65

 90

 3,0

BL 40/240-18,5/2

 40

65

201

 18,5

BL 40/240-22/2

 40

65

289

 22,0

BL 40/245-22/2

 40

65

289

 22,0

BL 40/245-30/2

 40

65

 343

 30,0

BL 40/260-22/2

40

65

289

 22,0

BL 40/260-30/2

40

65

 343

 30,0

BL 40/265-3/4

 40

65

 90

3,0

BL 40/265-4/4

 40

65

93

 4,0


ПРИМЕНЯЕТСЯ
Насосы можно использовать:
• в системах нагрева воды и отопления,
• в системах циркуляции охлаждающей и холодной воды,
• в системах хозяйственной воды,
• в промышленных циркуляционных системах,
• в системах циркуляции теплоносителя.
ОБОЗНАЧЕНИЕBL 40/180-4/2

BL

            Блочный насос

40

            Номинальный внутренний диаметр DN подсоединения к                трубопроводу (напорный патрубок)

160

            Номинальный диаметр рабочего колеса [мм]

4

            Номинальная мощность мотора P2 [кВт]

2

            Число полюсов электродвигателя


ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ
 Низкие эксплуатационные затраты благодаря высокому КПД
Высокая степень защиты от коррозии благодаря катафорезному покрытию литых компонентов.
В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата
Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и скользящие торцевые уплотнения
Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Допустимый диапазон температур перекачиваемой жидкости от -20° C до +140° C
Электроподключение к сети 3~400 В, 50 Гц (другие по запросу)
Класс защиты IP55
Номинальный диаметр от DN 32 до DN 150
Макс. рабочее давление 16 бар (опционально 25 бар по запросу)

ОПЦИИ
Вариант …-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант …-L4 с рабочим колесом из нержавеющей стали (за отдельную плату)
Вариант …-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

ПРИНАДЛЕЖНОСТИ
Документация (корпус насоса и электродвигатель) для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцовые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления
  • YONOS PICO ЦИРКУЛЯЦИОННЫЙ НАСОС С МОКРЫМ РОТОРОМ
    Высокоэффективный циркуляционный насос для водяных отопительных систем со встроенным регулятором перепада давления. Способ регулирования и перепад давления (напор) можно устанавливать по своему усмотрению. Перепад давления регулируется за счет изменения частоты вращения насоса
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Подача Q, м³/ч, мах

4.5

Напор H, м, мах

7.5

МОДЕЛЬНЫЙ РЯД:


Модификация

Индекс энергоэффективности EEI

Напор, м.

Подача, м³/ч.

Присоединение, мм.(")

Напряжение сети, V

Монтажная длина L0, мм

YONOS PICO 15/1-4-130

≤ 0,20

4

2,5

1/2"

230

130

YONOS PICO 15/1-6-130

≤ 0,20

6

3,5

1/2"

230

130

YONOS PICO 25/1-4-130

≤ 0,20

4

2,5

1"

230

130

YONOS PICO 25/1-6-130

 ≤ 0,20

6

3,5

1"

230

130

YONOS PICO 25/1-4

≤ 0,20

4

2,5

1"

230

180

YONOS PICO 25/1-6

 ≤ 0,20

6

3,5

1"

230

180

YONOS PICO 25/1-8-130

 ≤ 0,23

7,5

4,5

1"

230

130

YONOS PICO 25/1-8

 ≤ 0,23

7,5

4,5

1"

230

180

YONOS PICO 30/1-4

 ≤ 0,20

4

2,5

1¼

230

180

YONOS PICO 30/1-6-130

 ≤ 0,20

6

3,5

1¼

230

130

YONOS PICO 30/1-8

≤ 0,23

7,5

4,5

1¼

230

180


ПРИМЕНЯЕТСЯ
Высокоэффективные циркуляционные насосы серии Wilo-Yonos PICO предназначены исключительно для перекачивания сред в водяных системах отопления и других подобных системах с частым изменением расхода.
Допустимые среды:
• Вода для систем отопления согласно VDI 2035.
• Водогликолевые смеси с долей гликоля до 50 %.
ОБОЗНАЧЕНИЕYONOS PICO 25/1-6-130

Yonos PICO

        Высокоэффективный циркуляционный насос

25/

        Резьбовое соединение DN 25 (Rp 1)

1–6

        1 = минимальный напор в м (устанавливается до 0,5 м)

        6 = максимальный напор в м при Q = 0 м³/ч

130

       Строительная (монтажная длина, мм)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Индекс энергоэффективности (EEI) ≤ 0,20
Температура перекачиваемой жидкости от -10 °C до +95 °C
Подключение к сети 1~230 В, 50 Гц
Класс защиты IP X2 D
Резьбовое соединение Rp ½, Rp 1 и Rp 1¼
Макс. рабочее давление 6 бар
  • STRATOS PICO ЦИРКУЛЯЦИОННЫЙ НАСОС С МОКРЫМ РОТОРОМ
    Циркуляционный насос с мокрым ротором с резьбовым подсоединением, электронно-коммутируемым двигателем, устойчивым к токам блокировки, и встроенным электронным регулированием мощности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Подача Q, м³/ч, мах

4

Напор H, м, мах

6

Напряжение сети, V

230



МОДЕЛЬНЫЙ РЯД:



Модификация

Напор, м.

Подача, м³/ч.

Присоединение, (")

Габаритная длина,мм

Масса, кг

Артикул

STRATOS PICO 15/1-4-(ROW)

4

2,5

Rp ½" (гайки)

180

1,8

4132460

STRATOS PICO-15/1-6-(ROW)

6

4,0

Rp ½" (гайки)

180

1,8

4132461

STRATOS PICO 25/1-4-130-(ROW)

4

2,5

Rp 1" (гайки)

130

1,9

4132466

STRATOS PICO 25/1-6-130-(ROW)

6

4

Rp 1" (гайки)

130

1,9

4132467

STRATOS PICO 25/1-4-(ROW)

6

2,5

Rp 1" (гайки)

180

2,2

4132462

STRATOS PICO 25/1-6-(ROW)

6

4,0

Rp 1" (гайки)

180

2,2

4132463

STRATOS PICO 30/1-4-(ROW)

4

2,5

Rp 1¼ (гайки)

180

2,2

4132464

STRATOS PICO 30/1-6-(ROW)

6

4,0

Rp 1¼ (гайки)

180

2,2

4132465

STRATOS PICO 25/1-6-RG-(ROW)

6

4,0

Rp 1" (гайки)

130

2,2

4132469

ПРИМЕНЯЕТСЯ
Системы отопления, промышленные циркуляционные системы, системы подачи холодной воды и системы кондиционирования.
ОБОЗНАЧЕНИЕSTRATOS PICO 30/1-12

Stratos PICO

Высокоэффективный насос (с резьбовым подсоединением) с электронным регулированием

25/

Резьбовое соединение DN 25 (Rp 1)

1-6

1 = минимальный напор в м (настраивается до 0,5 м)

6 = максимальный напор в м при Q = 0 м³/ч

RG

 Насос с корпусом из бронзы (для систем ГВС)

N

Корпус из нержавеющей стали

-130

Строительная длина насоса 130мм (укороченный вариант)



 Стандартная длина насоса 180мм

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 Индекс энергоэффективности (EEI) ≤ 0,16
Температура перекачиваемой жидкости от +2 °C до +110 °C
Подключение к сети 1~230 В, 50 ГцКласс защиты IP X4D
Резьбовое соединение Rp ½, Rp 1 и Rp 1¼
Макс. рабочее давление 10 бар
  • STAR-RSD СДВОЕННЫЙ ЦИРКУЛЯЦИОННЫЙ НАСОС С МОКРЫМ РОТОРОМ
    Сдвоенный насос с мокрым ротором Star RSD в общем корпусе с перекидным клапаном для установки в трубах — это основные составляющие систем отопления бытовых, коммунальных, частично промышленных и других объектов. С ручным трехступенчатым переключением частоты вращения. Электродвигатель устойчив к токам блокировки . Корпус насоса изготовлен из серого чугуна, рабочее колесо из полипропилена, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой
Отлично работают с газовыми и твердотопливными котлами всех типов и марок. Невысокая цена и надежная конструкция обусловили их применение на объектах в Республике Беларусь. Часто используются в частных домах в качестве дополнительного насоса для усиления циркуляции теплоносителя к газовым и твердотопливным котлам. Два электродвигателя на одной насосной части позволяют работать в алгоритме рабочий – резервный, а также как добавочный насос при нехватке одного. При выходе из строя одного из двигателей, работа продолжается на втором, пока первый находиться на ремонте.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Подача Q, м³/ч, мах

7

Напор H, м, мах

5

Напряжение сети, V

230

Присоединение, (")

1¼"

Монтажная длинна, мм

180


МОДЕЛЬНЫЙ РЯД:

Модификация

Напор, м.

Подача, м³/ч

Вес, кг

Артикул

STAR-RSD 30/4

4

6

5,2

 4035759

STAR-RSD 30/6

5

7

5,6

4035763

ПРИМЕНЯЕТСЯ
Системы водяного отопления, промышленные циркуляционные системы, системы подачи холодной воды и системы кондиционирования.
ОБОЗНАЧЕНИЕSTAR-RSD 30/4

Star-RSD

             Стандартный сдвоенный насос (насос с резьбовым              соединением)

30/

             Номинальный внутренний диаметр Rp

4

             Максимальный напор [м] при подаче Q = 0 м3/ч


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подсоединения к трубопроводу
Резьбовое соединение труб Rp 1¼
Монтажная длина L, 180 мм
