Регулируемые циркуляционные насосы Grundfos MAGNA1

ОПИСАНИЕ

Компания Grundfos разработала новый насос MAGNA1 с коэффициентом энергоэффективности до 0,22. Этот показатель превосходит требования директивы EuP и является лучшим в своём классе. С 2013 г. коэффициент энергоэффективности EEI для отдельно стоящих циркуляционных насосов на уровне 0,27. К 2015 году его значение будет снижено ещё больше – до 0,23.

Новый бессальниковый насос Grundfos серии MAGNA1 предназначен для циркуляции воды в системах отопления и горячего водоснабжения, кондиционирования и охлаждения. Все модели соответствуют европейским нормам EuP 2015 и относятся к высшему классу энергоэффективности.

MAGNA1 представляет собой инновационное решение, обеспечивающее наиболее высокий уровень энергоэффективности и позволяющее осуществлять монтаж, управление и оптимизацию системы проще, чем когда-либо прежде.

Циркуляционный насос MAGNA1 предназначен для циркуляции жидкости в следующих системах:
• отопление;
• горячее водоснабжение;
• кондиционирование и охлаждение.
также насос можно использовать:
• в системах, использующих теплоту грунта (тепловые насосы);
• в системах, использующих солнечную энергию.
В системах отопления насос magna1 может выступать в качестве:
• главного насоса;
• насоса для узлов смешения;
• насоса для контура поверхности нагрева;
• насоса для контура поверхности охлаждения.

В отличие от UPS циркуляционный насос MAGNA1 особо эффективен при работе в системах с переменным расходом. По сравнению со своим предшественником MAGNA1 имеет 9 режимов управления, которые позволяют подобрать наиболее оптимальный режим работы насоса в изменяющихся условиях эксплуатации, что способствует значимому  снижению затрат на электроэнергию при эксплуатации насосов.

ПРЕИМУЩЕСТВА

Циркуляционные насосы MAGNA1 призваны заменить насосы серии UPS, которые долгое время служили эталоном качества в системах отопления и кондиционирования. По сравнению со своим предшественником насос MAGNA1 имеет ряд преимуществ, которые выгодно отличают его от предыдущего поколения насосов серии UPS:
• 9 встроенных режимов управления, что позволяет выбрать наиболее оптимальный режим работы
насоса в конкретных условиях эксплуатации;
• специальная конструкция насоса обеспечивает простой и, как следствие, быстрый монтаж;
• сниженное энергопотребление. Все модели насосов MAGNA1 соответствуют европейским требованиям по энергоэффективности EuP 2015. Среднее значение коэффициента энергоэффективности (EEI) для нового поколения насосов MAGNA1 составляет 0,22, что является лучшим показателем в своем роде. Применение циркуляционных насосов, отвечающих стандарту EuP, позволит сократить энергопотребление до 80% по сравнению с обычными насосами, представленными на рынке, и до 50% по сравнению с насосами серии UPS от Grundfos.
• световая индикация режимов работы и аварий на внешней панели насоса;
• еще более низкий уровень шума;
• увеличенный срок службы насоса за счет совершенствования конструкции, как следствие, низкие эксплуатационные расходы;
• наличие модельного ряда насосов для систем с давлением 16 бар (PN 16, по запросу).

РЕЖИМЫ УПРАВЛЕНИЯ

Циркуляционный насос magna1 имеет ряд встроенных режимов управления, которые применяются в зависимости от требований системы, в которой установлен насос.

РЕЖИМ ПРОПОРЦИОНАЛЬНОГО ДАВЛЕНИЯ

Режим пропорционального давления разработан специально для компенсации потерь на трение в крупных трубопроводных сетях и обеспечивает значительную экономию электроэнергии (до 20-30%) по сравнению со стандартным режимом поддержания постоянного давления.
СИСТЕМЫ, В КОТОРЫХ ПРИМЕНЯЕТСЯ РЕЖИМ ПРОПОРЦИОНАЛЬНОГО ДАВЛЕНИЯ:
• Двухтрубная система отопления с термостатическими клапанами и:
- длинным распределительным трубопроводом;
- сильно дросселирующими балансировочными клапанами;
- дифференциальными регуляторами давления;
- большими потерями давления в тех частях системы, через которые проходит наибольший
поток перекачиваемой жидкости (например – бойлеры, котлы, радиаторы и распределитель-
ные трубопроводы первичного контура).
• Системы с большими потерями давления на первичном контуре.
• Системы охлаждения и кондиционирования:
- с теплообменниками (фанкойлами);
- с поверхностями охлаждения;
- с охлаждаемыми потолками.

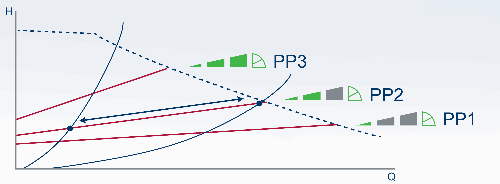

Режим пропорционального давления имеет 3 варианта рабочей характеристики (PP1, PP2, PP3), выбор которых определяется потребностями системы. Графики различных вариантов рабочих характеристик для данного режима приведены на рисунке.

РЕЖИМ ПОСТОЯННОГО ДАВЛЕНИЯ

Режим постоянного давления применяется в системах с незначительной потерей давления в распре-
делительных трубопроводах, а именно:
• Двухтрубная система отопления с термостатическими клапанами, рассчитанными на естественную циркуляцию.
• Двухтрубная система отопления с термостатическими клапанами, характеризующаяся большими потерями давления в тех частях системы, через которые проходит наибольший расход перекачиваемой жидкости (например – бойлеры, котлы, радиаторы и распределительные тру-
бопроводы первичного контура).
• Двухтрубная система отопления с термостатическими клапанами, характеризующаяся высо-
кой разностью температур между подающим и обратным трубопроводом (например, в тепло-
снабжении).
• Системы теплых полов с термостатическими клапанами.
• Однотрубные системы отопления с термо- или балансировочными клапанами.
• Системы с малыми потерями давления в качестве насосов первичного контура.

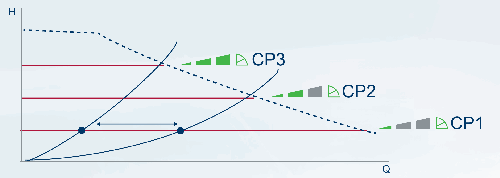

Для режима постоянного давления также свойственны три варианта рабочих характеристик (CP1, CP2,
CP3), графики которых приведены на рисунке.

РЕЖИМ ПОСТОЯННОЙ ХАРАКТЕРИСТИКИ

Режим постоянной характеристики используется, когда система требует постоянный расход, притом на максимально или минимально возможном уровне.
В этом случае насос MAGNA1 работает, как нерегулируемый насос.
• Максимальная характеристика устанавливается в периоды наибольшего расхода воды. Выбор дан-
ной функции оптимален для горячего водоснабжения.
• Минимальная характеристика устанавливается в периоды наименьшего потребления воды. Такая
функция подходит, к примеру, для ночного режима.

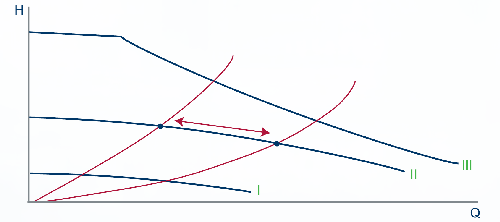

Графики различных вариантов рабочих характеристик для данного режима приведены на рисунке.

ДИАПАЗОН РАБОЧИХ ХАРАКТЕРИСТИК ЦИРКУЛЯЦИОННОГО НАСОСА MAGNA1

ГАБАРИТНЫЕ РАЗМЕРЫ
