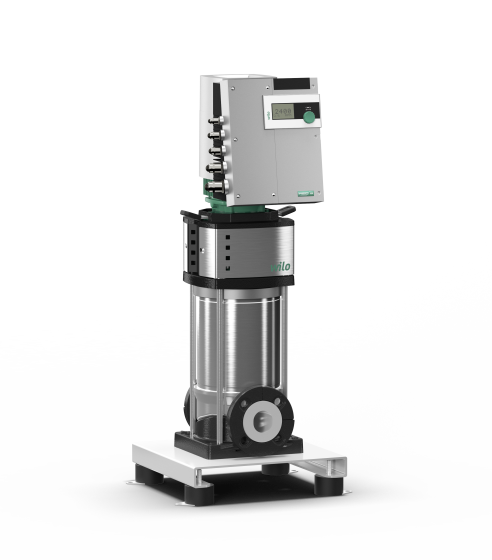

HELIX EXCEL ВЕРТИКАЛЬНЫЙ ВЫСОКОНАПОРНЫЙ ЦЕНТРОБЕЖНЫЙ НАСОС С ЭЛЕКТРОННЫМ РЕГУЛИРОВАНИЕМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





Диапазон температур перекачиваемой жидкости от -30 до 120 °C
Макс. рабочее давление 16 бар, 25 бар

МОДЕЛЬНЫЙ РЯД:



Модификация
Присоединение, мм.(")
Мощность двигателя, кВт
Артикул
HELIX EXCEL 1002-1/16/E/KS  G 1 1/2 1,1 4171900
HELIX EXCEL 1004-2/25/V/KS  DN 40  2,2  4162503
HELIX EXCEL 1007-1/16/E/KS   G 1 1/2 4,2  4171906
HELIX EXCEL 1009-1/25/E/KS  DN 40 5,5  4171920
HELIX EXCEL 1010-2/25/V/KS  DN 40 6,5  4171923
HELIX EXCEL 1602-2/25/V/KS  DN 50 2,2  4162491
HELIX EXCEL 1604-1/25/E/KS  DN 50 4,2  4171874
HELIX EXCEL 1606-1/16/E/KS   G 2 6,5  4171884
HELIX EXCEL 1607-2/25/V/KS  DN 50 7,5  4171893
HELIX EXCEL 208-1/16/E/KS   G 1 1,1  4171970
HELIX EXCEL 2202-1/16/E/KS  DN 50 3,2  4212773
HELIX EXCEL 2203-4.2-1/16/E/KS  DN 50 4,2  4212796
HELIX EXCEL 2203-5.5-2/25/V/KS  DN 50 5,5  4171846
HELIX EXCEL 2204-1/16/E/KS  DN 50 7,5  4212809
HELIX EXCEL 2204-2/25/V/KS  DN 50 7,5  4171866
HELIX EXCEL 222-1/25/E/KS  DN 25 3,2  4162550
HELIX EXCEL 222-2/25/V/KS  DN 25 3,2  4162551
HELIX EXCEL 3601-1/16/E/KS  DN 65 3,2  4212765
HELIX EXCEL 3602-5.5-1/16/E/KS  DN 65 5,5  4212789
HELIX EXCEL 410-1/16/E/KS   G 1 2,2 4162530
HELIX EXCEL 414-1/25/E/KS  DN 25 3,2  4162544
HELIX EXCEL 5201-1/16/E/KS  DN 80 4,2  4212777
HELIX EXCEL 5202/1-1/16/E/KS  DN 80 5,5  4212781
HELIX EXCEL 5202-2/16/V/KS  DN 80 7,5  4171807
HELIX EXCEL 603-1/16/E/KS   G 1 1/4 1,1  4171934
HELIX EXCEL 606-1/25/E/KS  DN 32 2,2  4162520
HELIX EXCEL 609-1/25/E/KS  DN 32 3,2  4162528
HELIX EXCEL 611-1/16/E/KS  G 1 1/4 4,2  4171940
HELIX EXCEL 613-1/25/E/KS  DN 32 5,5  4171948
HELIX EXCEL 619-1/25/E/KS  DN 32 7,5  4171956

ОПИСАНИЕ ТОВАРА

Helix EXCEL высокоэффективный нормальновсасывающий высоконапорный центробежный насос, полностью из нержавеющей стали, с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2, в вертикальном исполнении с интегрированным High Efficiency Drive и линейными подсоединениями.

ПРИМЕНЯЕТСЯ

  • Водоснабжение и повышение давления
  • Промышленные циркуляционные установки
  • Технологическая вода
  • Закрытые контуры охлаждения
  • Установки пожаротушения
  • Моечные установки
  • ирригации

.

ОПИСАНИЕ /ПРЕИМУЩЕСТВА

  • Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
  • Интегрированное электронное регулирование благодаря «High Efficiency Drive»
  • Простое управление благодаря проверенной технологии зеленой кнопки и наглядному ЖК-дисплею
  • Удобные для пользователя скользящие торцевые уплотнения в виде картриджа X-Seal и разборная муфта (от 5,5 кВт) для быстрого технического обслуживания
  • Гибкая интеграция в автоматизированную систему управления зданием
  • Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)



ОБОЗНАЧЕНИЕ

HELIX EXCEL 22 02/2 – 1/16/E/KS

Helix EXCEL   Вертикальный высоконапорный центробежный насос во встраиваемом исполнении (с    электронным регулированием)
22    Расход в м3/ч
02    Количество рабочих колес
 2    Количество обточенных рабочих колес (опционально)
 1   Материалы насоса:

1 = корпус насоса 1.4301 (AISI 304)гидравлическая часть 1.4307 (AISI 304L)опорная рама EN-GJL-250 с катафорезным покрытием;(только Helix EXCEL 16… и ниже)

2 = корпус насоса 1.4404 (AISI 316L)гидравлическая часть 1.4404 (AISI 316L)опорная рама EN-GJL-250 с катафорезным покрытием

3 = корпус насоса EN-GJL-250 (с катафорезным покрытием) гидравлическая часть 1.4307 (AISI 304L);(только Helix 22… и выше)

16     Максимальное рабочее давление в бар:

16 = 16 бар (фланец PN 16)

25 = 25 бар (фланец PN 25)

 E      Вид уплотнения E = EPDM, V = FKM
 K     Торцевое уплотнение картриджного типа
    Кожух муфты располагается на одном ответвлении с всасывающим и напорным патрубками насоса

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Электроподключение:
    • 3~ 50 Гц: 400 В +/-10%
    • 3~ 60 Гц: 380 В +/-10%
    • 3~ 60 Гц: 480 В +/-10%
  • Диапазон температуры перекачиваемых жидкостей:
    • Helix EXCEL 2 – 16 (EPDM): От -30 °C до +120 °C
    • Helix EXCEL 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): От -15 °C до +90 °C
    • Helix EXCEL 22 – 36 (EPDM): От –20 °C до +120 °C
    • Helix EXCEL 22 – 36 для агрессивных перекачиваемых жидкостей (FKM): От –15 °C до +90 °C (от –30 °C до +120 °C с уплотнением EPDM по запросу)
  • Макс. рабочее давление: 16/25 бар
  • Класс защиты: IP55
  • Макс. температура окружающей среды: От -15 °C до +50 °C (другие диапазоны температур по запросу)

Доступные модели:

  • Helix EXCEL 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
  • Helix EXCEL 22 – 36: PN 16 и PN 25 с фланцами круглой формы в соответствии с ISO 2531 и ISO 7005
