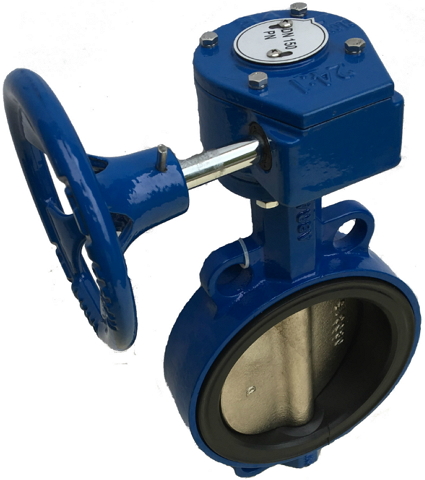

Затвор поворотный дисковый ABRA BUV-VF826D межфланцевый с редуктором

Применение вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение
Материал корпуса Чугун EN-GJL-250
Материал диска Чугун GGG-40
Уплотнение EPDM
Давление номинальное 16 бар
Температура от -15℃ до +95℃
Тип управления редуктор
Диаметры 32 - 600
Купить 30ч6бр Купить "Затвор поворотный дисковый ABRA BUV-VF826D межфланцевый с редуктором" можно позвонив нам по телефону в Минске +375 (17) 399-07-10 либо отправив заявку на e-mail: iz@kompensator.by.

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Мы получили Ваше сообщение. В течение нескольких минут наш специалист свяжется с Вами.

Описание ABRA BUV-VF826D

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).

Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.

Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается или простой и надежный редуктор. Мощная и надежная конструкция.



Основные области применения таких затворов - для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот и т.д..

  • Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом.

  • Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.

  • Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.

  • Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.

  • Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность.

  • Очевидно, что в силу соображений симметрии, затвор поворотный дисковый чугунный ABRA допускает возможность подачи среды в любом направлении.

  • Поворотные затворы ABRA, в основном, применяются в системах тепло-, водоснабжения, вентиляции и кондиционирования.



В качестве основных преимуществ использования затворов поворотных следует упомянуть:

  • класс герметичности А (наилучший)

  • малый вес и габаритный размер

  • малая строительная длина

  • оптимальную цену приобретения

  • низкую стоимость установки и обслуживания

  • герметичное перекрытие потока в обоих направлениях

  • тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск

  • при монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением  соединения



Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv (таблица) затвора поворотного дискового чугунного ABRA-BUV-VF826DxxxG Ду32-600 Ру 16, межфланцевого. Размеры в мм.

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN 32/40
(1 1/4" - 1 1/2")
50
(2")
65
(2 1/2 ")
80
(3")
100
(4")
125
(5")
150
(6")
200
(8")
250
(10")
300
(12")
350
(14")
400
(16")
450
(18")
500
(20")
600
(24")
Ру / PN
16 бар (1,6 МПа)
Диапазон рабочих температур, °C
Максимально допустимая температура 110 °C,
Минимальная температура окружающей среды -20 °C,

Рабочая температура от -15 до +95 °C
Код товара ABRA
-BUV-
VF826
D032/040
ABRA
-BUV-
VF826
D050
ABRA
-BUV-
VF826
D065
ABRA
-BUV-
VF826
D080
ABRA
-BUV-
VF826
D100
ABRA
-BUV-
VF826
D125
ABRA
-BUV-
VF826
D150
ABRA
-BUV-
VF826
D200
ABRA
-BUV-
VF826
D250
ABRA
-BUV-
VF826
D300
ABRA
-BUV-
VF826
D350
ABRA
-BUV-
VF826
D400
ABRA
-BUV-
VF826
D450
ABRA
-BUV-
VF826
D500
ABRA
-BUV-
VF826
D600
С - строительная длина Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short", мм
33
43
46
46
52
56
56
61
68
78
78
102
114
127
154
Y-межосевое расстояние присоединительных отверстий (фланцев), мм
100/110
125
145
160
180
210
240
295
355
410
470
525
585
650
770
A1 - высота от оси трубы до верхнего фланца, мм 117
133
143
154
166
181
201
231
275
298
355 390 435 440 516
A , мм
54
70
79
85
106
107
129
175
208
239
280 323 359 377 436
L - длина рукоятки от оси затвора, мм 267
360
499
не поставляется с рукояткой
K=HL - высота штока, высота рукоятки, мм 28
38
40
47
74 74 84 84
B1 - квадрат штока, мм 11x11 11x11 11x11 11x11 14x14 17x17 17x17 17x17 22x22 27x27 -
B1 - диаметр штока, мм = N - 31,6
37,95
42,86
45,72
53,96
B2 - шпонка, мм -
8 (8x7)
10 (10x8) 12 (12x8) 16 (16х10)
K1, мм - 34,6 40,95 45,86 48,72 57,96
Ø G* , мм
38,1
46,7
59,4
75,3
98,2
117,1
147,9
195,2
242,7
292,4
325,6
380,3
429,3
481
580,4
Ø E* , мм
80
97
111
129
153
183
208
266
319
374
429
480
530
582
662
Ø F* , мм
70
84
96
115
140
168
195
249
301
356
415
460
510
560
660
Ø H* , мм
48
66
80
90
114
137
160
207
260
308
348
410
458
510
614
LD , мм
107
128
142
145
113
126
136
161
145
167
186
168
170
178
208
A* , мм
21
21
21
21
21
24
25
45
28
28
Ø26
Ø30
Ø30
Ø36
Ø36
B*, мм
26
26
26
26
26
26
25
25
31
42
Тип верхнего монтажного фланца по ISO 5210 (ISO 5211) F-07
F-10
F-14
F-16
Ø D2 внешний диаметр присоединительного фланца, мм 90 125 175 210
Ø E , мм 70
102
140
165
Ø FxG, мм x шт 10(9)x4
12x4
19(18)x4
23(22)x4
Вес, кг 2,5 3 3,6 4,0 4,8 6,3 7,4 15,8 18,8 27,0 42,5* 60,5* 75,5* 105,0* 174,0*
Крутящий момент, Н*м при перепаде Δ P, bar
("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза)
3 5 5 15 18 21 33 45 79 126 161 245 520 590 840 1000
6 7 7 16 21 28 36 85 140 210 270 300 624 1120 1390 2200
10 10 15 20 30 50 89 115 180 270 390 500 897 1450 1800 3450
16 20 23 29 39 59 95 120 220 350 560 950 1400 1950 2500 3800
Кv, м3/час при открытии на угол 90° 70 115 180 260 480 980 1690 2850 4390 6490 8680 10760 15095 18975 24145
80° 61 92 140 210 420 870 1440 2370 3750 5290 6990 9320 12705 15090 20710
70° 40 62 92 141 269 550 901 1530 3210 3550 4400 5610 7935 9905 14230
60° 24 46 72 113 205 428 698 1134 1873 2690 3540 4400 6125 7510 10140
50° 16 24 37 56 106 218 363 614 1010 1410 1900 2300 3195 3970 5265
40° 10 15 23 34 66 145 223 374 592 890 1130 1470 1985 2420 3280
30° 4,4 7,9 13 20 37 78 129 221 341 490 655 780 1080 1385 1900
25° 2,6 5,2 8,8 14 24 54 152 175 236 340 430 565 780 975 1298





Габаритные размеры и вес (таблица) затвора поворотного дискового чугунного ABRA-BUV-VF826DxxxG Ду32-600 Ру 16, межфланцевого. Размеры в мм.

Затвор
Ду
Lg*
Dw
A
A1
K*
K'
Вес, кг. Общий =
Затвор + Редуктор
BUV-VF826D032/040G 32/40 195 150 54 117 68 45 4,5=2,5+2,0
BUV-VF826D050G 50 205 70 133 5,0=3,0+2,0
BUV-VF826D065G 65 215 79 143 5,6=3,6+2,0
BUV-VF826D080G 80 222 85 154 6,0=4,0+2,0
BUV-VF826D100G 100 232 106 166 6,8=4,8+2,0
BUV-VF826D125G 125 246 107 181 8,3=6,3+2,0
BUV-VF826D150G 150 258 129 201 9,4=7,4+2,0
BUV-VF826D200G 200 357 300 175 231 76 43 18,8=15,8+3,0
BUV-VF826D250G 250 387 208 275 21,8=18,8+3,0
BUV-VF826D300G 300 404 239 298 81 108 30,0=27,0+3,0
BUV-VF826D350G 350 432 280 355 59,0=42,5+16,5
BUV-VF826D400G 400 498 323 390 124 150 77,0=60,5+16,5
BUV-VF826D450G 450 526 359 435 92,0=75,5+16,5
BUV-VF826D500G 500 554 377 440 141,0=105,0+36,0
BUV-VF826D600G 600 627 436 516 129 210,0=174,0+36,0

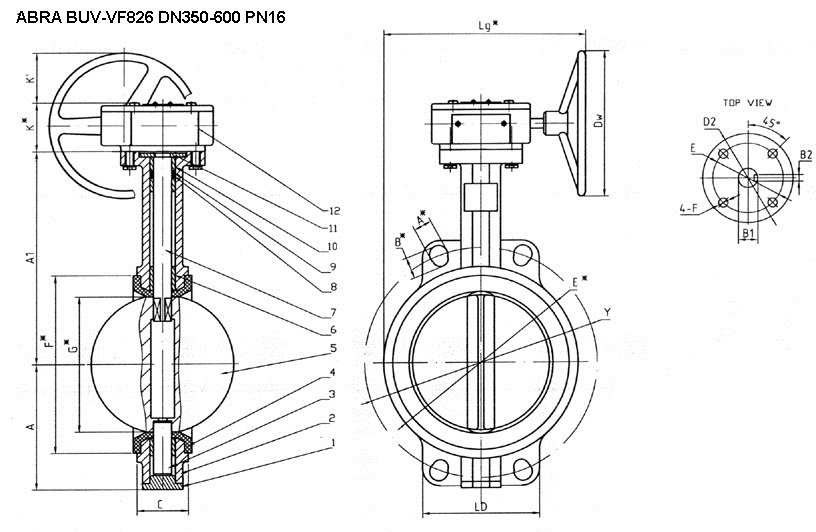

Чертеж габаритный затвора поворотного дискового чугунного межфланцевого ABRA-BUV-VF826DxxxG Ду32-600 Ру 16 с редуктором:



Спецификация деталей и материалов затвора поворотного дискового чугунного ABRA-BUV-VF826Dxxx Ду350-600 Ру16 межфланцевого :

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Наименование Материал
1. 2. Корпус и пробка Чугун FC25 = DIN GG25
3. 7. Шток Нержавеющая сталь SUS410=AISI410 соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr.nr., здесь
4.Седло EPDM (Этиленпропиленовый вулканизированный каучук = резина) вулканизированная к корпусу
5. Запорный диск Чугун FCD45 = DIN GGG40/GGG50
6. Длинный подшипник (2шт.) Армированный PSF/PCU с графитовой вставкой + PTFE
8. Манжета EPDM (Этиленпропиленовый вулканизированный каучук = резина)
9. Уплотнительное кольцо NBR (Бутадиеннитрильный вулканизированный каучук = резина)
10. Короткий пошипник (2 шт) Армированный PSF/PCU с графитовой вставкой
11. Стопорная шайба-втулка Углеродистая сталь
12. Редуктор  Кованная сталь
