Затвор поворотный дисковый ABRA BUV-VF863D межфланцевый

Применение водоснабжение, теплоснабжение, масло
Материал корпуса Чугун EN-GJL-250
Материал диска Нержавеющая сталь 316
Уплотнение NBR
Давление номинальное 16 бар
Температура от -15℃ до +70℃
Тип управления рукоятка
Диаметры 32 - 300
Купить 30ч6бр Купить "Затвор поворотный дисковый ABRA BUV-VF863D межфланцевый" можно позвонив нам по телефону в Минске +375 (17) 399-07-10 либо отправив заявку на e-mail: iz@kompensator.by.

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Мы получили Ваше сообщение. В течение нескольких минут наш специалист свяжется с Вами.

Описание ABRA BUV-VF863

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).

Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.

Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается или простой и надежный редуктор. Мощная и надежная конструкция.



Основные области применения таких затворов - для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот, природный (натуральный) газ, пропан-бутан и т.д.

  • Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом

  • Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.

  • Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.

  • Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.

  • Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность.

  • Очевидно, что в силу соображений симметрии, затвор поворотный дисковый чугунный ABRA допускает возможность подачи среды в любом направлении.



В качестве основных преимуществ использования затворов поворотных следует упомянуть:

  • класс герметичности А (наилучший)

  • малый вес и габаритный размер

  • малая строительная длина

  • оптимальную цену приобретения

  • низкую стоимость установки и обслуживания

  • герметичное перекрытие потока в обоих направлениях

  • тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск

  • при монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением  соединения



Уплотнение и диск затвора ABRA BUV-VF863 обладают отличной химической устойчивостью к:

  • воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.

  • минеральным маслам

  • бензинам неэтилированным

  • большинству буровых растворов

  • алифатическим углеводородам (метан, пропан, бутан)

  • хладагентам ("хладонам", "фреонам", холодильным агентам) групп HFA, HFB, HFC

  • дизельному горючему с содержанием ароматических углеводородов не более 40% (обычное дизтопливо)

  • растительным и животным маслам и жирам

  • большому количеству разбавленных кислот и оснований, солевых растворов при комнатной температуре



Уплотнение и диск затвора ABRA BUV-VF863 обладают средней химической устойчивостью (нежелательно, но возможно применение) к нижеследующим средам:

  • Дизтопливо с содержанием ароматических углеводородов свыше 40%, этилированные бензины

  • Биологически разлагающиеся гидравлические жидкости

  • Силиконовые масла и жиры (масла могут вызвать сокращение)



Уплотнение и диск затвора ABRA BUV-VF863 обладают низкой / нулевой химической устойчивостью (не применяются) к нижеследующим средам:

  • Ароматические углеводороды (толуол, бензол)

  • Хлорированные углеводороды (трихлор-, перхлорэтилен)

  • Тормозные жидкости и антифризы на гликолевой основе

  • Хладагенты ("хладоны", "фреоны", холодильные агенты) группы HFD

  • Ацетон; этиловый, бутиловый и т.д. эфиры



Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv (таблица) затвора поворотного дискового чугунного ABRA-BUV-VF863DxxxH Ду32-300 Ру 16, межфланцевого. Размеры в мм.

Ду / DN

32/40
(1 1/4" - 1 1/2")

50
(2")

65
(2 1/2 ")

80
(3")

100
(4")

125
(5")

150
(6")

200
(8")

250
(10")

300
(12")

Ру / PN

16 бар (1,6 МПа)

Диапазон рабочих температур, °C

Максимально допустимая температура 90 °C,
Минимальная температура окружающей среды -20 °C,

Рабочая температура от -15 до +70 °C

Код товара

ABRA
-BUV-
VF863
D032/040

ABRA
-BUV-
VF863
D050

ABRA
-BUV-
VF863
D065

ABRA
-BUV-
VF863
D080

ABRA
-BUV-
VF863
D100

ABRA
-BUV-
VF863
D125

ABRA
-BUV-
VF863
D150

ABRA
-BUV-
VF863
D200

ABRA
-BUV-
VF863
D250

ABRA
-BUV-
VF863
D300

С - строительная длина Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short", мм

33

43

46

46

52

56

56

61

68

78

Y - межосевое расстояние присоединительных отверстий (фланцев), мм

100/110

125

145

160

180

210

240

295

355

410

A1 - высота от оси трубы до верхнего фланца, мм

117

133

143

154

166

181

201

231

275

298

A , мм

54

70

79

85

106

107

129

175

208

239

L - длина рукоятки от оси затвора, мм

267

360

499

K=HL - высота штока, высота рукоятки, мм

28

38

40

B1 - квадрат штока, мм

11x11

11x11

11x11

11x11

14x14

17x17

17x17

17x17

22x22

27x27

Ø G* , мм

38,1

46,7

59,4

75,3

98,2

117,1

147,9

195,2

242,7

292,4

Ø E* , мм

80

97

111

129

153

183

208

266

319

374

Ø F* , мм

70

84

96

115

140

168

195

249

301

356

Ø H* , мм

48

66

80

90

114

137

160

207

260

308

LD , мм

107

128

142

145

113

126

136

161

145

167

A* , мм

21

21

21

21

21

24

25

45

28

28

B*, мм

26

26

26

26

26

26

25

25

31

42

Тип верхнего монтажного фланца по ISO 5210 (ISO 5211)

F-07

F-10

Ø D2 внешний диаметр присоединительного фланца, мм

90

125

Ø E , мм

70

102

Ø FxG, мм x шт

10(9)x4

12x4

Вес, кг

2,5

3

3,6

4,0

4,8

6,3

7,4

15,8

18,8

27,0



Крутящий момент, Н*м при перепаде Δ P, bar

("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза)

Δ P, bar

32/40 50 65 80 100 125 150 200 250 300
3 5 5 15 18 21

33

45 79 126 161
6 7 7 16 21 28 36 85 140 210 270
10 10 15 20 30 50 89 115 180 270 390
16 20 23 29 39 59 95 120 220 350 560



Кv, м3/час при открытии на угол

Ду / DN 32/40
(1 1/4" - 1 1/2")
50
(2")
65
(2 1/2")
80
(3")
100
(4")
125
(5")
150
(6")
200
(8")
250
(10")
300
(12")
90° 70 115 180 260 480 980 1690 2850 4390 6490
80° 61 92 140 210 420 870 1440 2370 3750 5290
70° 40 62 92 141 269 550 901 1530 3210 3550
60° 24 46 72 113 205 428 698 1134 1873 2690
50° 16 24 37 56 106 218 363 614 1010 1410
40° 10 15 23 34 66 145 223 374 592 890
30° 4,4 7,9 13 20 37 78 129 221 341 490
25° 2,6 5,2 8,8 14 24 54 152 175 236 340

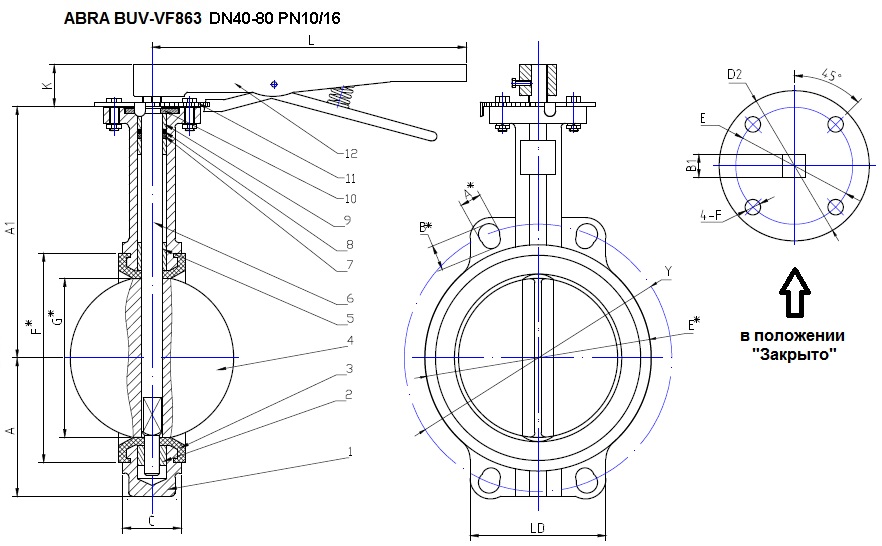

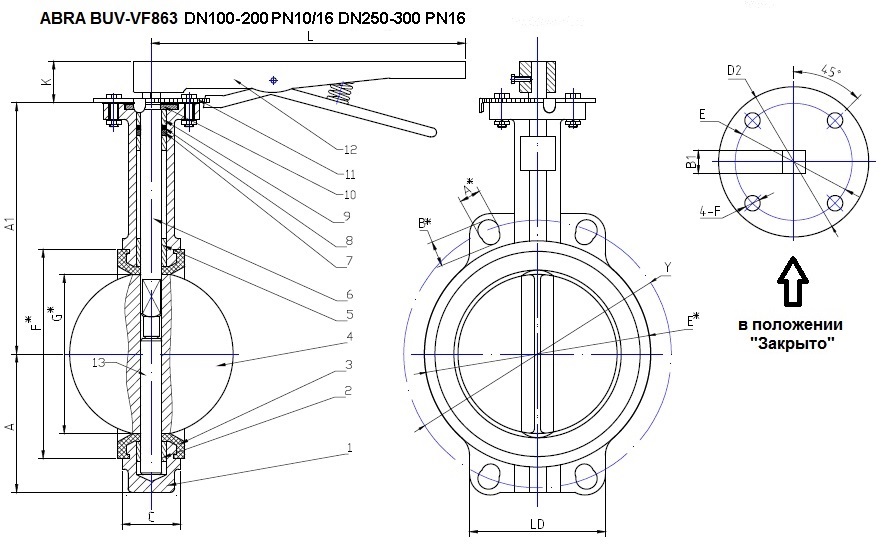

Чертеж габаритный затвора поворотного дискового чугунного межфланцевого ABRA-BUV-VF863DxxxH с голым штоком и с рукояткой:



Спецификация деталей и материалов затвора поворотного дискового чугунного ABRA-BUV-VF863Dxxx Ду32-150 Ру 10/16, Ду200-300 Ру16 межфланцевого :

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Наименование Материал
1. Корпус Чугун FC25 = DIN GG25
2.Нижний подшипник Армированный PSF/PCU с графитовой вставкой + PTFE
3.Седло NBR (Бутадиеннитрильный каучук = резина)
4. Запорный диск Нержавеющая сталь SUS316 = AISI316/ W.nr.1.4401
5. Длинный подшипник Армированный PSF/PCU с графитовой вставкой
6.13. Шток Нержавеющая сталь SUS410=AISI410
7. Манжета NBR (Бутадиеннитрильный вулканизированный каучук = резина)
8. Уплотнительное кольцо NBR (Бутадиеннитрильный вулканизированный каучук = резина)
9. Короткий пошипник (2 шт) Армированный PSF/PCU с графитовой вставкой + PTFE
10. Стопорная шайба-втулка Углеродистая сталь
11. Верхняя крышка с разметкой Углеродистая сталь
12. Рукоятка (или редуктор) Кованная сталь
