Затвор поворотный дисковый ABRA BUV-VF866D межфланцевый

Применение вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение
Материал корпуса Чугун EN-GJL-250
Материал диска Нержавеющая сталь CF8M
Уплотнение EPDM
Давление номинальное 16 бар
Температура от -15℃ до +95℃
Тип управления рукоятка
Диаметры 32 - 300
Купить 30ч6бр Купить "Затвор поворотный дисковый ABRA BUV-VF866D межфланцевый" можно позвонив нам по телефону в Минске +375 (17) 399-07-10 либо отправив заявку на e-mail: iz@kompensator.by.

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Мы получили Ваше сообщение. В течение нескольких минут наш специалист свяжется с Вами.

Описание ABRA BUV-VF866

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).

Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.

Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается или простой и надежный редуктор. Мощная и надежная конструкция.



Основные области применения таких затворов - для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот, природный (натуральный) газ, пропан-бутан и т.д.

  • Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом

  • Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.

  • Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.

  • Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.

  • Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность.

  • Очевидно, что в силу соображений симметрии, затвор поворотный дисковый чугунный ABRA допускает возможность подачи среды в любом направлении.



В качестве основных преимуществ использования затворов поворотных следует упомянуть:

  • класс герметичности А (наилучший)

  • малый вес и габаритный размер

  • малая строительная длина

  • оптимальную цену приобретения

  • низкую стоимость установки и обслуживания

  • герметичное перекрытие потока в обоих направлениях

  • тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск

  • при монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением  соединения



Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv (таблица) затвора поворотного дискового чугунного ABRA-BUV-VF866DxxxH Ду32-300 Ру 16, межфланцевого. Размеры в мм.

Ду / DN

32/40
(1 1/4" - 1 1/2")

50
(2")

65
(2 1/2 ")

80
(3")

100
(4")

125
(5")

150
(6")

200
(8")

250
(10")

300
(12")

Ру / PN

16 бар (1,6 МПа)

Диапазон рабочих температур, °C

Максимально допустимая температура 110 °C,
Минимальная температура окружающей среды -20 °C,
Рабочая температура от -15 до +95 °C

Код товара

ABRA
-BUV-
VF866
D032/040

ABRA
-BUV-
VF866
D050

ABRA
-BUV-
VF866
D065

ABRA
-BUV-
VF866
D080

ABRA
-BUV-
VF866
D100

ABRA
-BUV-
VF866
D125

ABRA
-BUV-
VF866
D150

ABRA
-BUV-
VF866
D200

ABRA
-BUV-
VF866
D250

ABRA
-BUV-
VF866
D300

С - строительная длина Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short", мм

33

43

46

46

52

56

56

61

68

78

Y - межосевое расстояние присоединительных отверстий (фланцев), мм

100/110

125

145

160

180

210

240

295

355

410

A1 - высота от оси трубы до верхнего фланца, мм

117

133

143

154

166

181

201

231

275

298

A , мм

54

70

79

85

106

107

129

175

208

239

L - длина рукоятки от оси затвора, мм

267

360

499

K=HL - высота штока, высота рукоятки, мм

28

38

40

B1 - квадрат штока, мм

11x11

11x11

11x11

11x11

14x14

17x17

17x17

17x17

22x22

27x27

Ø G* , мм

38,1

46,7

59,4

75,3

98,2

117,1

147,9

195,2

242,7

292,4

Ø E* , мм

80

97

111

129

153

183

208

266

319

374

Ø F* , мм

70

84

96

115

140

168

195

249

301

356

Ø H* , мм

48

66

80

90

114

137

160

207

260

308

LD , мм

107

128

142

145

113

126

136

161

145

167

A* , мм

21

21

21

21

21

24

25

45

28

28

B*, мм

26

26

26

26

26

26

25

25

31

42

Тип верхнего монтажного фланца по ISO 5210 (ISO 5211)

F-07

F-10

Ø D2 внешний диаметр присоединительного фланца, мм

90

125

Ø E , мм

70

102

Ø FxG, мм x шт

10(9)x4

12x4

Вес, кг

2,5

3

3,6

4,0

4,8

6,3

7,4

15,8

18,8

27,0



Крутящий момент, Н*м при перепаде Δ P, bar

("момент срыва" после простоя может превышать указанный в 1,5 - 2 раза)

Δ P, bar

 32/40 50 65 80 100 125 150 200 250 300
3 5 5 15 18 21

33

 45 79 126 161
6 7 7 16 21 28 36 85 140 210 270
10 10 15 20 30 50 89 115 180 270 390
16 20 23 29 39 59 95 120 220 350 560



Кv, м3/час при открытии на угол

Ду / DN 32/40
(1 1/4" - 1 1/2")		 50
(2")		 65
(2 1/2")		 80
(3")		 100
(4")		 125
(5")		 150
(6")		 200
(8")		 250
(10")		 300
(12")
90° 70 115 180 260 480 980 1690 2850 4390 6490
80° 61 92 140 210 420 870 1440 2370 3750 5290
70° 40 62 92 141 269 550 901 1530 3210 3550
60° 24 46 72 113 205 428 698 1134 1873 2690
50° 16 24 37 56 106 218 363 614 1010 1410
40° 10 15 23 34 66 145 223 374 592 890
30° 4,4 7,9 13 20 37 78 129 221 341 490
25° 2,6 5,2 8,8 14 24 54 152 175 236 340

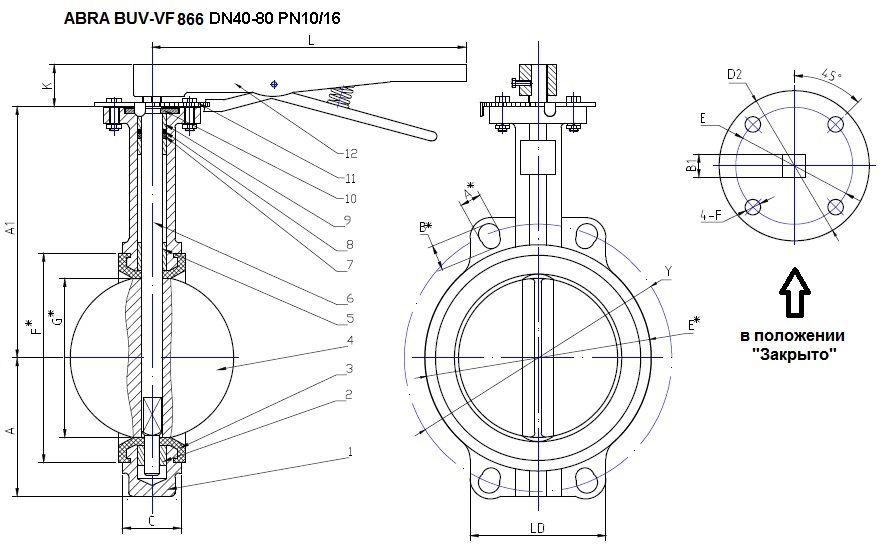

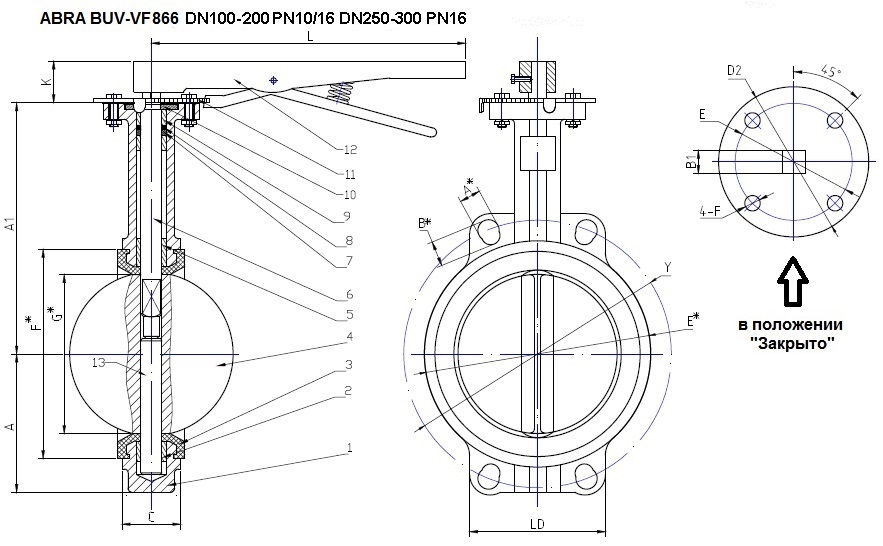

Чертеж габаритный затвора поворотного дискового чугунного межфланцевого ABRA-BUV-VF866DxxxH с голым штоком и с рукояткой:



Спецификация деталей и материалов затвора поворотного дискового чугунного ABRA-BUV-VF866Dxxx Ду32-150 Ру 10/16, Ду200-300 Ру16 межфланцевого :

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Наименование Материал
1. Корпус Чугун FC25 = DIN GG25
2.Нижний подшипник Армированный PSF/PCU с графитовой вставкой + PTFE
3.Седло EPDM (Этиленпропиленовый вулканизированный каучук = резина)
4. Запорный диск Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2
5. Длинный подшипник Армированный PSF/PCU с графитовой вставкой
6.13. Шток Нержавеющая сталь SUS410=AISI410
7. Манжета EPDM (Этиленпропиленовый вулканизированный каучук = резина)
8. Уплотнительное кольцо NBR (Бутадиеннитрильный вулканизированный каучук = резина)
9. Короткий пошипник (2 шт) Армированный PSF/PCU с графитовой вставкой + PTFE
10. Стопорная шайба-втулка Углеродистая сталь
11. Верхняя крышка с разметкой Углеродистая сталь
12. Рукоятка (или редуктор) Кованная сталь
