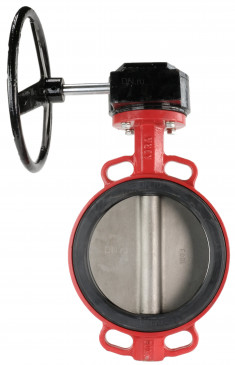

Затвор поворотный дисковый ABRA BUV-VF866D межфланцевый с редуктором

Применение вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение
Материал корпуса Чугун EN-GJL-250
Материал диска Нержавеющая сталь CF8M
Уплотнение EPDM
Давление номинальное 16 бар
Температура от -15℃ до +95℃
Тип управления редуктор
Диаметры 32 - 600
Купить 30ч6бр Купить "Затвор поворотный дисковый ABRA BUV-VF866D межфланцевый с редуктором" можно позвонив нам по телефону в Минске +375 (17) 399-07-10 либо отправив заявку на e-mail: iz@kompensator.by.

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Мы получили Ваше сообщение. В течение нескольких минут наш специалист свяжется с Вами.

Описание ABRA BUV-VF866

Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).

Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.

Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается или простой и надежный редуктор. Мощная и надежная конструкция.



Основные области применения таких затворов - для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот, природный (натуральный) газ, пропан-бутан и т.д.

  • Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом

  • Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.

  • Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.

  • Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.

  • Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность.

  • Очевидно, что в силу соображений симметрии, затвор поворотный дисковый чугунный ABRA допускает возможность подачи среды в любом направлении.



В качестве основных преимуществ использования затворов поворотных следует упомянуть:

  • класс герметичности А (наилучший)

  • малый вес и габаритный размер

  • малая строительная длина

  • оптимальную цену приобретения

  • низкую стоимость установки и обслуживания

  • герметичное перекрытие потока в обоих направлениях

  • тот факт, что с рабочей средой контактируют только две детали: седловое уплотнение и диск

  • при монтаже не нужны дополнительные уплотнения, поскольку само седло затвора служит уплотнением  соединения



Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv (таблица) затвора поворотного дискового чугунного ABRA-BUV-VF866DxxxG Ду40-600 Ру 16, межфланцевого. Размеры в мм.

Ду / DN 32/40
(1 1/4" - 1 1/2")
50
(2")
65
(2 1/2 ")
80
(3")
100
(4")
125
(5")
150
(6")
200
(8")
250
(10")
300
(12")
350
(14")
400
(16")
450
(18")
500
(20")
600
(24")
Ру / PN
16 бар (1,6 МПа)
Диапазон рабочих температур, °C
Максимально допустимая температура 110 °C,
Минимальная температура окружающей среды -20 °C,

Рабочая температура от -15 до +95 °C
Код товара ABRA
-BUV-
VF866
D032/040
ABRA
-BUV-
VF866
D050
ABRA
-BUV-
VF866
D065
ABRA
-BUV-
VF866
D080
ABRA
-BUV-
VF866
D100
ABRA
-BUV-
VF863
D125
ABRA
-BUV-
VF866
D150
ABRA
-BUV-
VF866
D200
ABRA
-BUV-
VF866
D250
ABRA
-BUV-
VF866
D300
ABRA
-BUV-
VF866
D350
ABRA
-BUV-
VF866
D400
ABRA
-BUV-
VF866
D450
ABRA
-BUV-
VF866
D500
ABRA
-BUV-
VF866
D600
С - строительная длина Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short", мм
33
43
46
46
52
56
56
61
68
78
78
102
114
127
154
Y-межосевое расстояние присоединительных отверстий (фланцев), мм
100/110
125
145
160
180
210
240
295
355
410
470
525
585
650
770
A1 - высота от оси трубы до верхнего фланца, мм 117
133
143
154
166
181
201
231
275
298
355 390 435 440 516
A , мм
54
70
79
85
106
107
129
175
208
239
280 323 359 377 436
L - длина рукоятки от оси затвора, мм 267
360
499
не поставляется с рукояткой
K=HL - высота штока, высота рукоятки, мм 28
38
40
47
74 74 84 84
B1 - квадрат штока, мм 11x11 11x11 11x11 11x11 14x14 17x17 17x17 17x17 22x22 27x27 -
B1 - диаметр штока, мм = N - 31,6
37,95
42,86
45,72
53,96
B2 - шпонка, мм -
8 (8x7)
10 (10х8) 12 (12x8) 16 (16х10)
K1, мм - 34,6 40,95 45,86 48,72 57,96
Ø G* , мм
38,1
46,7
59,4
75,3
98,2
117,1
147,9
195,2
242,7
292,4
325,6
380,3
429,3
481
580,4
Ø E* , мм
80
97
111
129
153
183
208
266
319
374
429
480
530
582
662
Ø F* , мм
70
84
96
115
140
168
195
249
301
356
415
460
510
560
660
Ø H* , мм
48
66
80
90
114
137
160
207
260
308
348
410
458
510
614
LD , мм
107
128
142
145
113
126
136
161
145
167
186
168
170
178
208
A* , мм
21
21
21
21
21
24
25
45
28
28
Ø26
Ø30
Ø30
Ø36
Ø36
B*, мм
26
26
26
26
26
26
25
25
31
42
Тип верхнего монтажного фланца по ISO 5210 (ISO 5211) F-07
F-10
F-14
F-16
Ø D2 внешний диаметр присоединительного фланца, мм 90 125 175 210
Ø E , мм 70
102
140
165
Ø FxG, мм x шт 10(9)x4
12x4
19(18)x4
23(22)x4
Вес, кг 2,5 3 3,6 4,0 4,8 6,3 7,4 15,8 18,8 27,0 42,5* 60,5* 75,5* 105,0* 174,0*



Габаритные размеры и вес (таблица) затвора поворотного дискового чугунного ABRA-BUV-VF866DxxxG Ду32-600 Ру 16, межфланцевого. Размеры в мм.

Затвор
Ду
Lg*
Dw
A
A1
K*
K'
Вес, кг. Общий =
Затвор + Редуктор
BUV-VF866D040G 32/40 195 150 54 117 68 45 4,5=2,5+2,0
BUV-VF866D050G 50 205 70 133 5,0=3,0+2,0
BUV-VF866D065G 65 215 79 143 5,6=3,6+2,0
BUV-VF866D080G 80 222 85 154 6,0=4,0+2,0
BUV-VF866D100G
BUV-VF866D125G
100 232 106 166 6,8=4,8+2,0
125 246 107 181 8,3=6,3+2,0
BUV-VF866D150G 150 258 129 201 9,4=7,4+2,0
BUV-VF866D200G 200 357 300 175 231 76 43 18,8=15,8+3,0
BUV-VF866D250G 250 387 208 275 21,8=18,8+3,0
BUV-VF866D300G 300 404 239 298 81 108 30,0=27,0+3,0
BUV-VF866D350G 350 432 280 355 59,0=42,5+16,5
BUV-VF866D400G 400 498 323 390 124 150 77,0=60,5+16,5
BUV-VF866D450G 450 526 359 435 92,0=75,5+16,5
BUV-VF866D500G 500 554 377 440 141,0=105,0+36,0
BUV-VF866D600G 600 627 436 516 129 210,0=174,0+36,0

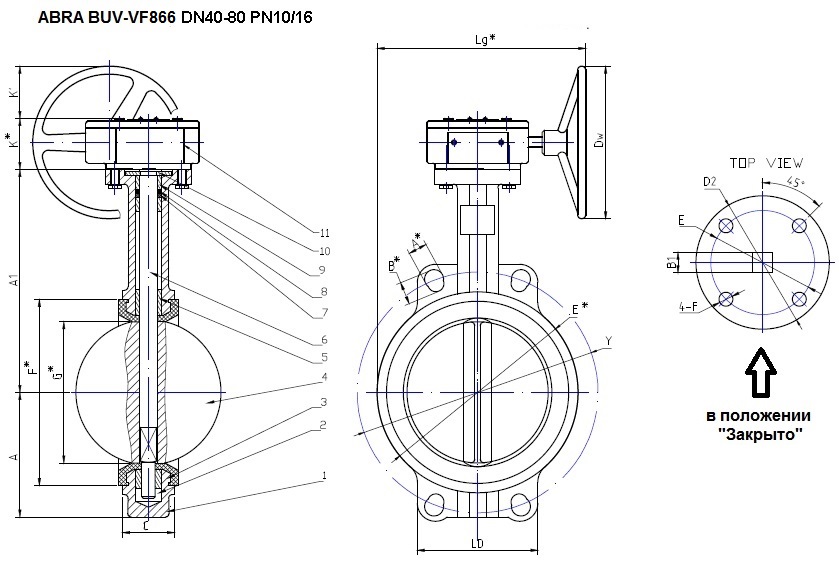

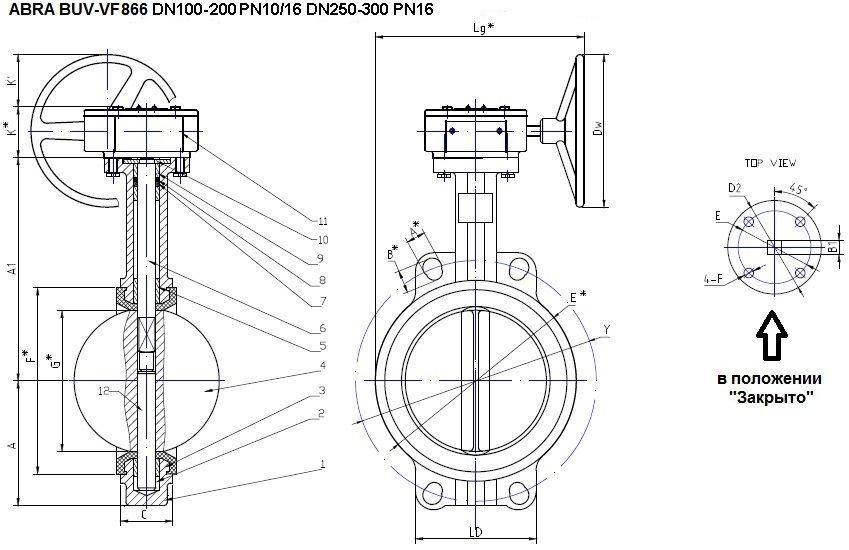

Чертеж габаритный затвора поворотного дискового чугунного межфланцевого ABRA-BUV-VF866DxxxG с редуктором:

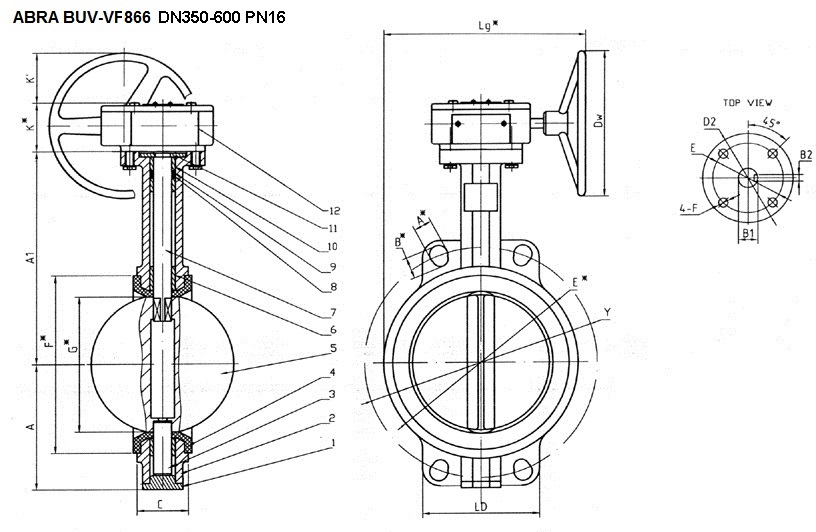

Спецификация деталей и материалов затвора поворотного дискового чугунного ABRA-BUV-VF866Dxxx Ду350-600 Ру16 межфланцевого :

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Наименование Материал
1. 2. Корпус и пробка Чугун FC25 = DIN GG25
3. 7. Шток Нержавеющая сталь SUS410=AISI410 соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr.nr., здесь
4.Седло EPDM (Этиленпропиленовый вулканизированный каучук = резина) вулканизированная к корпусу
5. Запорный диск Нержавеющая сталь. Grade CF8M = W.-nr.1,4401 = DINX5CrNiMo17-12-2 = BS316S16 =EN 58J = AFNOR Z6CND17.11 = UNI X5CrNiMo1712 = UNE F.3543 = SS2347 = GB 0Cr17Ni11Mo2 = AISI/SAE 316 = JIS SUS 316 = ГОСТ03Х17Н14М2
6. Длинный подшипник (2шт.) Армированный PSF/PCU с графитовой вставкой + PTFE
8. Манжета EPDM (Этиленпропиленовый вулканизированный каучук = резина)
9. Уплотнительное кольцо NBR (Бутадиеннитрильный вулканизированный каучук = резина)
10. Короткий пошипник (2 шт) Армированный PSF/PCU с графитовой вставкой
11. Стопорная шайба-втулка Углеродистая сталь
12. Редуктор  Кованная сталь
