Задвижка чугунная ABRA A40 Ду40-1000 Ру16 с обрезиненным клином с редуктором

















Применение вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение
Корпус Чугун EN-GJS-500-17
Тип присоединения фланцевый
Давление номинальное 16 бар
Макс. температура 120℃
Управление редуктор
Диаметры 40-1000
Купить 30ч6бр Купить "Задвижку чугунную ABRA A40 Ду40-1000 Ру16 с обрезиненным клином с редуктором" можно позвонив нам по телефону в Минске +375 (17) 399-07-10 либо отправив заявку на e-mail: iz@kompensator.by.

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Мы получили Ваше сообщение. В течение нескольких минут наш специалист свяжется с Вами.



Описание ABRA A40 Ду40-1000 Ру16 с обрезиненным клином с редуктором

Конструктивные решения и стабильное качество производства обеспечивает задвижкам ABRA-A40 самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544). Испытано в соответствии с ГОСТ 33257 и ГОСТ Р 53402 "Арматура трубопроводная. Методы контроля и испытаний". Полностью обрезиненный клин. Наличие направляющих профилей на клине и корпусе задвижки для улучшения плавности скольжения и защиты от перекоса. Антикоррозионное покрытие (внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Толщина покрытия не менее 250 мкм

Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки чугунные с обрезиненным клином ABRA обладают отличной химической устойчивостью к:

  • воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), морской воде, оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.

  • стандартным теплоносителям тепловых сетей (систем отопления) на основе воды

  • стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.

  • техническому воздуху и т.д.

  • Задвижки чугунные ABRA,  по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки. проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом

  • Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.

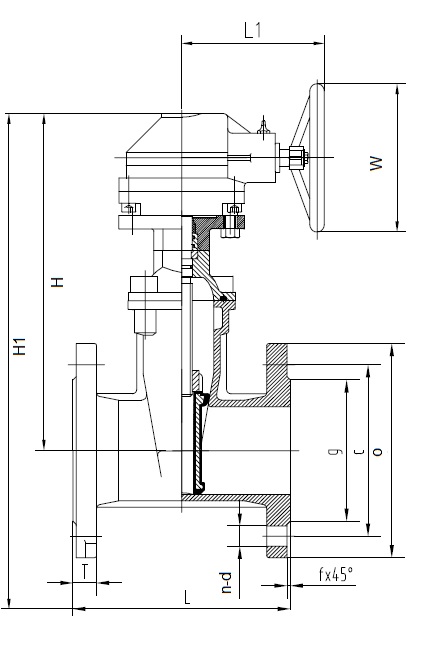

Чертеж габаритный задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-16-ХХХG Ду40-300 чугунной:



Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-16-XXXG Ду 40-300 Ру 16 фланцевой. Присоединение фланец/фланец . Размеры в мм.

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN 40
(1-1/2")		 50
(2")		 65
(2-1/2")		 80
(3")		 100
(4")		 125
(5")		 150
(6")		 200
(8")		 250
(10")		 300
(12")
Ру / PN
16 бар (1,6 МПа)
Диапазон рабочих температур, °C
Максимально допустимая температура 120 °C,
Минимальная температура окружающей среды -20 °C,
Рабочая температура от -10 до +95 °C
Код товара ABRA
A40-
16-
040G		 ABRA
A40-
16-
050G		 ABRA
A40-
16-
065G		 ABRA
A40-
16-
080G		 ABRA
A40-
16-
100G		 ABRA
A40-
16-
125G		 ABRA
A40-
16-
150G		 ABRA
A40-
16-
200G		 ABRA
A40-
16-
250G		 ABRA
A40-
16-
300G
L - строительная длина DIN3202 F4 = EN558-1 GR14, мм 140 150 170 180 190 200 210 230 250 270
Н - строительная высота от оси трубы, мм 268 288 313 338 373 433 473 570 660 750
Н1 - габаритная высота 343 371 406 438 483 558 616 740 863 980
О - внешний диаметр присоединительного фланца, мм 150 165 185 200 220 250 285 340 405 460
С - межосевое расстояние присоединительных отверстий, мм 110 125 145 160 180 210 240 295 355 410
I - толщина фланцев, мм 19 19 19 19 19 19 19 20 22 24,5
d - диаметр присоединительных отверстий, мм 19 19 19 19 19 19 23 23 28 28
n - КСО - количество сквозных отверстий в 1 фланце 4 4 4 8 8 8 8 12 12 12
W - диаметр штурвала, мм 200 200 200 200 200 200 200 260 260 260
g - внешний диаметр присоединительного выступа, мм 84 99 118 132 156 184 211 266 319 370
f - высота присоединительного выступа, мм 3 4
Вес, кг 16 17 19 23 27 38 45 70 106 139
Кv, м3/час 130 200 390 600 1000 1800 2900 6000 10000 16000

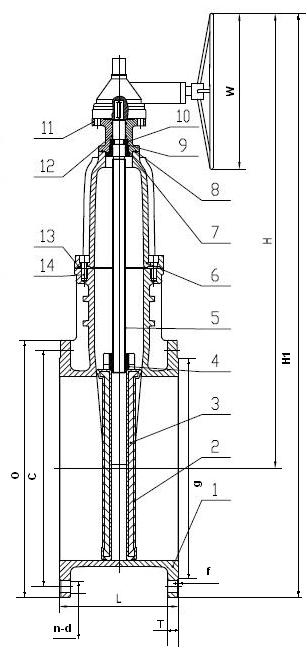

Чертеж габаритный задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-16-ХХХG Ду350-1000 чугунной:

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-16-XXXG Ду 350-1000 Ру 16 фланцевой. Присоединение фланец/фланец . Размеры в мм.

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN 350
(14")		 400
(16")		 450
(18")		 500
(20")		 600
(24")		 700
(28")		 800
(32")		 900
(36")		 1000
(40")
Ру / PN
16 бар (1,6 МПа)
Диапазон рабочих температур, °C
Максимально допустимая температура 120 °C,
Минимальная температура окружающей среды -20 °C,
Рабочая температура от -10 до +95 °C
Код товара ABRA
A40-
16-
350G		 ABRA
A40-
16-
400G		 ABRA
A40-
16-
450G		 ABRA
A40-
16-
500G		 ABRA
A40-
16-
600G		 ABRA
A40-
16-
700G		 ABRA
A40-
16-
800G		 ABRA
A40-
16-
900G		 ABRA
A40-
16-
1000G
L - строительная длина DIN3202 F4 = EN558-1 GR14, мм 290 310 330 350 390 430 470 510 550
Н - строительная высота от оси трубы, мм 1070 1146 1248 1327 1475 1610 1820 1975 2180
Н1 - габаритная высота 1323 1429 1556 1662 1865 2065 2340 2525 2810
О - внешний диаметр присоединительного фланца, мм 505 565 615 670 780 910 1045 1125 1255
С - межосевое расстояние присоединительных отверстий, мм 470 525 585 650 770 840 950 1050 1170
I - толщина фланцев, мм 26,5 28 30 31,5 36 39,5 43 46,5 50
d - диаметр присоединительных отверстий, мм 28 31 31 34 37 37 41 41 44
n - КСО - количество сквозных отверстий в 1 фланце 16 16 20 20 20 24 24 28 28
W - диаметр штурвала, мм 500 500 500 500 500 500 500 550 550
g - внешний диаметр присоединительного выступа, мм 429 480 548 609 720 794 901 1001 1112
f - высота присоединительного выступа, мм 4 5
Вес, кг 196 266 336 425 645 1050 1300 1900 2300
Кv, м3/час 18 000 33 000 39000 53000 85000 117000 152000 195000 240000



Спецификация деталей и материалов задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-16-XXXG Ду 40-1000 Ру 16 фланцевой:

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Наименование Материал
1, 11.Корпус Чугун DIN GGG50 = QT450-10
2. Покрытие клина (запорного диска) EPDM (Этиленпропиленовый вулканизированный каучук = резина)
3. Клин (запорный диск) Чугун DIN GGG50 (описан выше)
4. Ведущая гайка клина Латунь HMn-58-2-2 примерно как ЛМц58-2
5. Шток Нержавеющая сталь 2Cr13 = ГОСТ 20X13 = ASTM 420
6. Крышка Чугун DIN GGG50 (описан выше)
9. Подшипник скольжения / уплотнение PTFE (Фторопласт-4, Ф-4)
Штурвал и редуктор Чугун DIN GGG50 (описан выше)
7, 8, 12. Кольца уплотнительные круглого сечения EPDM (Этиленпропиленовый вулканизированный каучук = резина) / NBR (Бутадиеннитрильный вулканизированный каучук = резина)
10. Стопорное кольцо Латунь HMn-58-2-2 примерно как ЛМц58-2 - описана выше
14. Крепежные болты крышки корпуса Все метизы с ТДЦ покрытием + 100% заливка отверстий парафином для защиты от воздействия окружающей среды ( Конструкционная качественная углеродистая сталь GB700-88 Q235 с термодиффузионным цинкованием - по механическим свойствам, как , ГОСТ Ст.20, DIN St.37, UNS K 02502, AISI 1020, A-216 WCB, GB A3
13 Прокладка крышки корпуса EPDM (Этиленпропиленовый вулканизированный каучук = резина) - описан выше
