Задвижка чугунная ABRA A40 Ду200-600 Ру10 с обрезиненным клином

















Применение вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение
Корпус Чугун EN-GJS-500-17
Тип присоединения фланцевый
Давление номинальное 10 бар
Макс. температура 120℃
Управление штурвал
Диаметры 200-600
Купить 30ч6бр Купить "Задвижку чугунную ABRA A40 Ду200-600 Ру10 с обрезиненным клином" можно позвонив нам по телефону в Минске +375 (17) 399-07-10 либо отправив заявку на e-mail: iz@kompensator.by.

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Отправьте Ваши данные и мы обязательно свяжемся с Вами в ближайшее время

Мы получили Ваше сообщение. В течение нескольких минут наш специалист свяжется с Вами.



Описание ABRA A40 Ду200-600 Ру10 с обрезиненным клином

Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Также данную конструкцию можно использовать на другие нейтральные жидкости. Задвижки чугунные с обрезиненным клином ABRA обладают отличной химической устойчивостью к:

  • воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), морской воде, оборотной воде тепловых сетей, деминерализованной, дистиллированной, газированной воде и т.п.

  • стандартным теплоносителям тепловых сетей (систем отопления) на основе воды

  • стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.

  • техническому воздуху и т.д.

  • Задвижки чугунные ABRA,  по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки. проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом

  • Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.

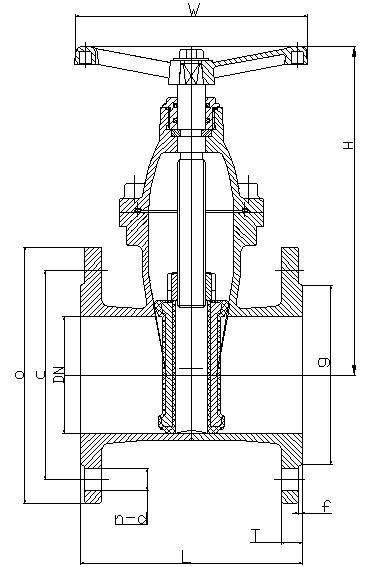

Чертеж габаритный задвижки чугунные клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-10:



Габаритные размеры, рабочие давления и температуры, крутящие моменты, вес и Kv (таблица) задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-10 Ду 200-600 Ру 10 фланцевой. Присоединение фланец/фланец . Размеры в мм.

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN 200
(8")
250
(10")
300
(12")
350
(14")
400
(16")
450
(18")
500
(20")
600
(24")
Ру / PN
10 бар (1,0 МПа)
Диапазон рабочих температур, °C
Максимально допустимая температура 120 °C,
Минимальная температура окружающей среды -20 °C,

Рабочая температура от -10 до +95 °C
Код товара ABRA
A40-
10-
200
ABRA
A40-
10-
250
ABRA
A40-
10-
300
ABRA
A40-
10-
350
ABRA
A40-
10-
G400
ABRA
A40-
10-
450
ABRA
A40-
10-
500
ABRA
A40-
10-
600
L - строительная длина DIN3202 F4 = EN558-1 GR14, мм 230 250 270 290 310 330 350 390
Н - строительная высота от оси трубы, мм 490 585 685 733 810 889 968 1128
Н1 - габаритная высота 660 788 915 993 1100 1209 1326 1548
О - внешний диаметр присоединительного фланца, мм 340 395 445 505 565 615 670 780
С - межосевое расстояние присоединительных отверстий, мм 295 350 400 460 515 565 620 725
I - толщина фланцев, мм 20 22 24,5 26,5 28 30 31,5 36
d - диаметр присоединительных отверстий, мм 23 23 23 23 28 28 28 31
n - КСО - количество сквозных отверстий в 1 фланце 8 12 12 16 16 20 20 20
W - диаметр штурвала, мм 280 320 360 450 450 600 600 600
g - внешний диаметр присоединительного выступа, мм 266 319 370 429 480 530 582 682
f - высота присоединительного выступа, мм 3 4 5
Вес, кг 55 91 124 175 245 315 380 600
Крутящий момент, Н*м 160 210 280 300 350 400 450 550
Кv, м3/час 6 000 10 000 16 000 18 000 33 000 39000 53000 85000



Спецификация деталей и материалов задвижки клиновой с обрезиненным клином и невыдвижным штоком ABRA A40-10 Ду 040-600 Ру 10 фланцевой :

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.



Наименование Материал
Корпус Чугун DIN GGG50 = QT450-10
Покрытие клина (запорного диска) EPDM (Этиленпропиленовый вулканизированный каучук = резина)
Клин (запорный диск) Чугун DIN GGG50 (описан выше в таблице)
Ведущая гайка клина Латунь HMn-58-2-2 примерно как ЛМц58-2
Шток Нержавеющая сталь 2Cr13 = ГОСТ 20X13 = ASTM 420
Крышка Чугун DIN GGG50 (описан выше в таблице)
Прижимная гайка сальника Латунь HMn-58-2-2 примерно как ЛМц58-2 (описана выше в таблице)
Штурвал Чугун DIN GGG50 (описан выше в таблице)
Болт крепления штурвала Нержавеющая сталь 1Cr13 = ГОСТ12X13 = ASTM 410
Кольцо уплотнительное круглого сечения NBR (Бутадиеннитрильный вулканизированный каучук = резина)
Стопорное кольцо Латунь HMn-58-2-2 примерно как ЛМц58-2 - описана выше в таблице
Крепежные болты крышки корпуса Все метизы с ТДЦ покрытием + 100% заливка отверстий парафином для защиты от воздействия окружающей среды ( Конструкционная качественная углеродистая сталь GB700-88 Q235 с термодиффузионным цинкованием - по механическим свойствам, как , ГОСТ Ст.20, DIN St.37, UNS K 02502, AISI 1020, A-216 WCB, GB A3
Прокладка крышки корпуса EPDM (Этиленпропиленовый вулканизированный каучук = резина) - описан выше в таблице
